Pose de fenêtre en applique, tunnel ou feuillure

Trois modes de pose existent en construction neuve : la pose de fenêtre en applique, derrière le mur porteur et devant l’isolant intérieur, la pose en tunnel, dans l’épaisseur du mur, et la pose en feuillure, sur une réserve ménagée dans la maçonnerie. Le mur, l’isolation et la zone climatique dictent le choix.

Ce choix se fait au plan, pendant le gros œuvre, bien avant que le menuisier ne prenne ses cotes. Un maçon qui monte ses murs sans connaître le mode de pose livre des baies que personne ne pourra équiper sans reprise.

Ce que recouvrent la pose en applique, en tunnel et en feuillure

Le vocabulaire décrit une seule chose : la position du dormant par rapport au mur porteur. Tout en découle pourtant, des cotes de réservation à la finition du doublage.

La pose en applique, standard de la maison isolée par l’intérieur

Le dormant se plaque contre la face intérieure du mur porteur et se prolonge vers la pièce par une tapée d’isolation qui traverse l’épaisseur de l’isolant et du parement. La menuiserie se retrouve alignée sur le plan de l’isolant, le tableau cesse d’être un pont thermique et le doublage vient mourir proprement sur la tapée. C’est la configuration la plus répandue dans la maison individuelle neuve.

Autre avantage, moins cité : la baie maçonnée n’a plus besoin d’être parfaite, le dormant recouvrant le tableau. Un écart de quelques millimètres sur la largeur se rattrape sans discussion.

La pose en tunnel, quand le mur porte l’isolation

Le dormant se loge dans l’épaisseur du mur, sans butée, calé et fixé sur les deux tableaux, le linteau et l’appui. La pose en tunnel laisse un tableau visible des deux côtés, à l’extérieur comme à l’intérieur. Elle s’impose dès que le mur assure lui-même l’isolation, brique monomur et béton cellulaire en tête, et se retrouve aussi derrière une isolation par l’extérieur.

Le point délicat tient à la position du dormant dans l’épaisseur du mur. Trop en avant, la menuiserie encaisse la pluie battante. Trop en arrière, le tableau assombrit la pièce.

La pose en feuillure, l’héritage des murs épais

Le maçon ménage une réserve dans le tableau, la feuillure, et le dormant vient s’y encastrer en butée. La pose en feuillure bloque tout déplacement vers l’extérieur et soigne l’étanchéité à l’eau par recouvrement. En contrepartie, elle exige une maçonnerie exécutée aux cotes, sans aucun rattrapage possible une fois le mur monté.

En neuf, elle reste minoritaire, réservée aux projets où l’architecte veut une menuiserie affleurante en façade. En réhabilitation de pierre, elle redevient naturelle : le tableau existe déjà.

Choisir le mode de pose selon le mur, l’isolation et la zone climatique

Deux données suffisent à trancher dans la grande majorité des cas : la position de l’isolant, et ce que le mur sait porter.

• mur en parpaings ou en béton banché isolé par l’intérieur : applique, avec tapée à la cote du complexe isolant ;
• brique monomur ou béton cellulaire : tunnel, la menuiserie se plaçant dans l’épaisseur du bloc ;
• mur isolé par l’extérieur : tunnel avec dormant reporté vers le nu de l’isolant, souvent sur précadre ;
• ossature bois : pose au nu intérieur ou sur précadre intégré au panneau, selon le mode constructif du charpentier ;
• maçonnerie de pierre en réhabilitation : feuillure, quand le tableau existant s’y prête.

Le précadre mérite un mot. Posé par le gros œuvre, il fige la géométrie de la baie avant l’arrivée des fenêtres et laisse le menuisier travailler sur un support propre, d’équerre, aux cotes. Sur un chantier en isolation par l’extérieur ou en ossature bois, cette pièce intermédiaire évite l’essentiel des litiges d’interface entre lots.

La zone climatique pèse autant que le mur dans l’arbitrage. La réglementation thermique française découpe le territoire en huit zones : trois zones d’hiver, notées H1, H2 et H3, et quatre zones d’été, notées de a à d, avec une rigueur hivernale qui croît du pourtour méditerranéen vers le nord et l’est. Un maître d’ouvrage qui veut faire poser des fenêtres à Saint-Étienne, en zone d’hiver nettement plus rigoureuse que le littoral provençal, ne vise donc pas les mêmes performances de vitrage qu’une villa des Bouches-du-Rhône, où la protection solaire et le confort d’été commandent davantage. Un artisan menuisier de la Loire comme Menuiserie Cornillon cale la menuiserie et son mode de pose sur ces exigences locales, quand un chantier du littoral arbitre d’abord sur les occultations et les débords.

La RE2020 traduit cette géographie dans ses indicateurs : le besoin bioclimatique et l’inconfort d’été se calculent avec les données du lieu, pas avec une moyenne nationale. Un même projet déposé dans deux départements aux climats opposés ne sort donc pas avec les mêmes menuiseries.

Les réservations et les cotes à donner au maçon

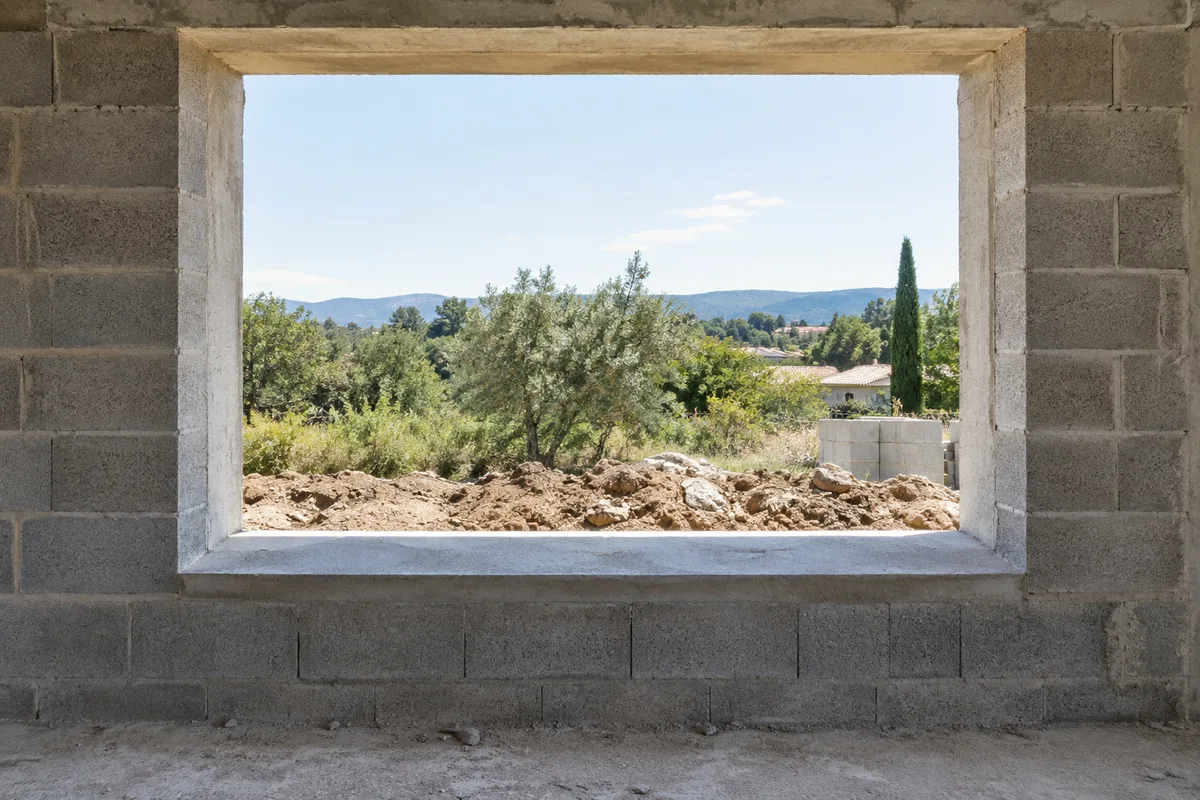

Le lot menuiserie se joue sur un plan de réservations transmis assez tôt pour que le maçon monte ses murs en conséquence. Les cotes de baie, celles de l’appui et celles du coffre de volet roulant y figurent ensemble.

Cotes tableau, largeur et hauteur de baie

Les cotes tableau décrivent la baie finie, mesurée entre les deux tableaux, sous linteau et sur appui. La cote de fabrication de la menuiserie en découle, avec un jeu de pose que le menuisier applique selon le matériau et le mode retenu. En applique, ce jeu est confortable puisque le dormant recouvre le tableau. En tunnel et en feuillure, il se réduit à peu de chose, et chaque millimètre d’écart se paie au calage.

Mesurez la baie en trois points, en haut, au milieu et en bas pour la largeur, à gauche, au centre et à droite pour la hauteur. La plus petite valeur fait foi. Cette discipline de relevé prolonge celle de l’implantation de chantier, où un repère faux fausse toute la suite.

Appui, rejingot et pente

L’appui de baie évacue l’eau. Sa pente vers l’extérieur et son débord avec goutte d’eau conditionnent la tenue de la façade sous la fenêtre. Le rejingot, ce relevé en about intérieur de l’appui, forme une butée qui bloque la remontée d’eau sous le dormant en pose tunnel ou feuillure.

Un appui préfabriqué arrive avec son rejingot et ses joues latérales. Un appui coulé en place se coffre, se ferraille et se surveille, comme tout élément de coffrage béton : une pente inversée, même faible, ramène l’eau vers l’intérieur pour toute la vie de l’ouvrage.

Les cas sans appui et sans rejingot

Deux situations reviennent souvent en neuf. Sans rejingot, en pose en applique, la question tombe d’elle-même : le dormant reste en retrait, derrière le nu intérieur, hors zone de ruissellement. En tunnel, la parade consiste à rapporter une bavette métallique relevée en about, raccordée à l’étanchéité de la traverse basse.

Sans appui, cas des baies coulissantes à seuil plat et des accès de plain-pied, le relais est pris par le seuil de la menuiserie lui-même, un caniveau de récupération et une garde d’eau étudiée. Cette configuration se conçoit au plan, jamais en rattrapage.

Le coffre de volet roulant

Un bloc-baie à coffre monobloc se commande comme une menuiserie plus haute que la baie seule. La réservation intègre la hauteur du coffre, le linteau se dimensionne en conséquence et l’alimentation électrique passe avant le doublage. Un coffre maçonné, lui, demande sa propre réservation et une trappe de visite réellement accessible une fois les finitions posées.

Étanchéité à l’air et à l’eau, là où se jouent les litiges

La menuiserie neuve est étanche, sa liaison au gros œuvre l’est rarement par défaut. Le NF DTU 36.5, qui encadre la mise en œuvre des fenêtres et portes extérieures, traite précisément ce raccordement entre le dormant et son support. Un DTU est un document applicable aux marchés de travaux de bâtiment, établi par la Commission générale de normalisation du bâtiment, avec le Centre scientifique et technique du bâtiment pour secrétariat. En marché privé, il s’applique parce que le contrat le prévoit.

Trois dispositifs cohabitent, jamais concurrents.

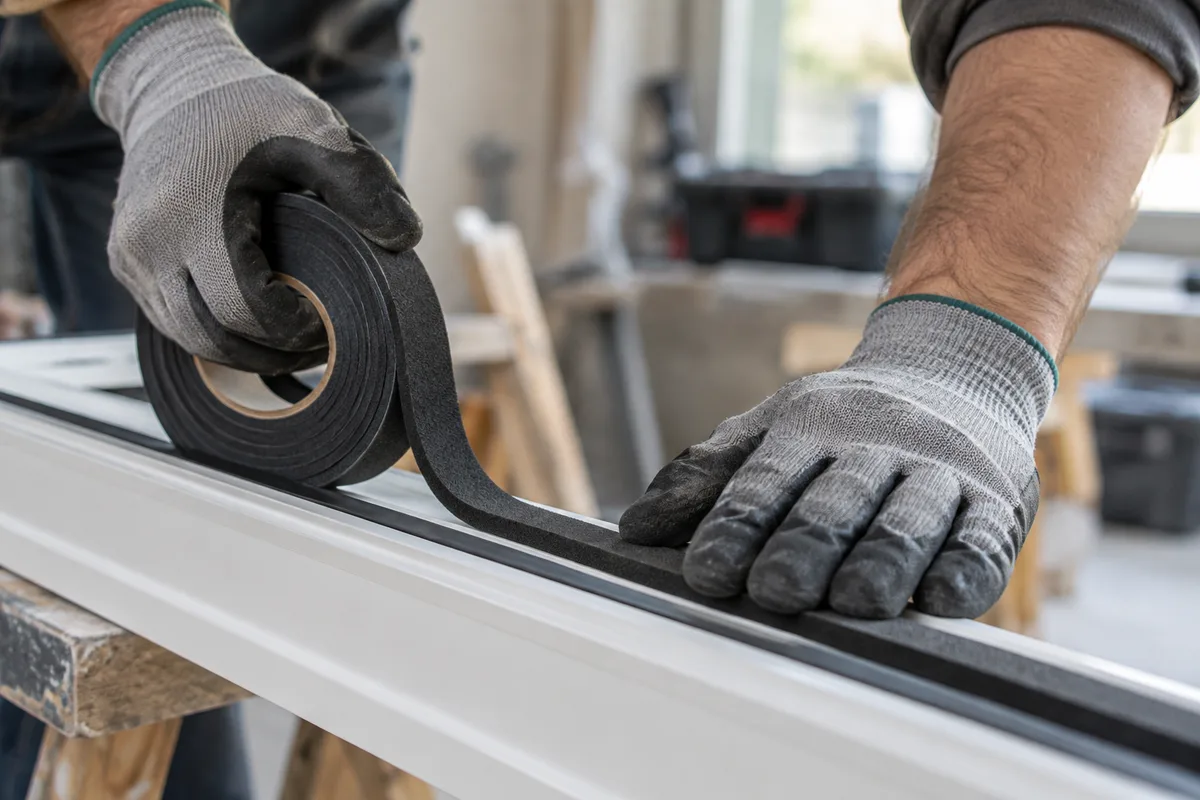

• Le joint précomprimé, posé en fond de feuillure ou sur le pourtour du dormant avant présentation, assure la barrière principale à l’air et à la pluie battante. Il se pose sur support propre et sec, et il se comprime à la mise en place, pas après.
• Les membranes d’étanchéité, intérieure pare-vapeur et extérieure pare-pluie, raccordent la menuiserie au complexe isolant. La règle tient en une phrase : plus étanche à l’intérieur qu’à l’extérieur, pour que la vapeur qui entre puisse ressortir.
• Les bavettes et les habillages d’appui referment le bas de baie, point bas où finit toute l’eau de la façade.

Le calfeutrement au mastic garde son rôle en finition extérieure, jamais en étanchéité principale. Un cordon seul vieillit, se fissure et laisse passer l’air, sans seconde ligne de défense derrière lui.

Le test de perméabilité exigé en construction neuve mesure d’ailleurs l’étanchéité à l’air de ces liaisons à la réception. Les fuites relevées se concentrent aux mêmes endroits : jonction dormant et maçonnerie, traversées de coffre de volet roulant, seuils de porte-fenêtre.

Calage et fixation, la géométrie avant le vissage

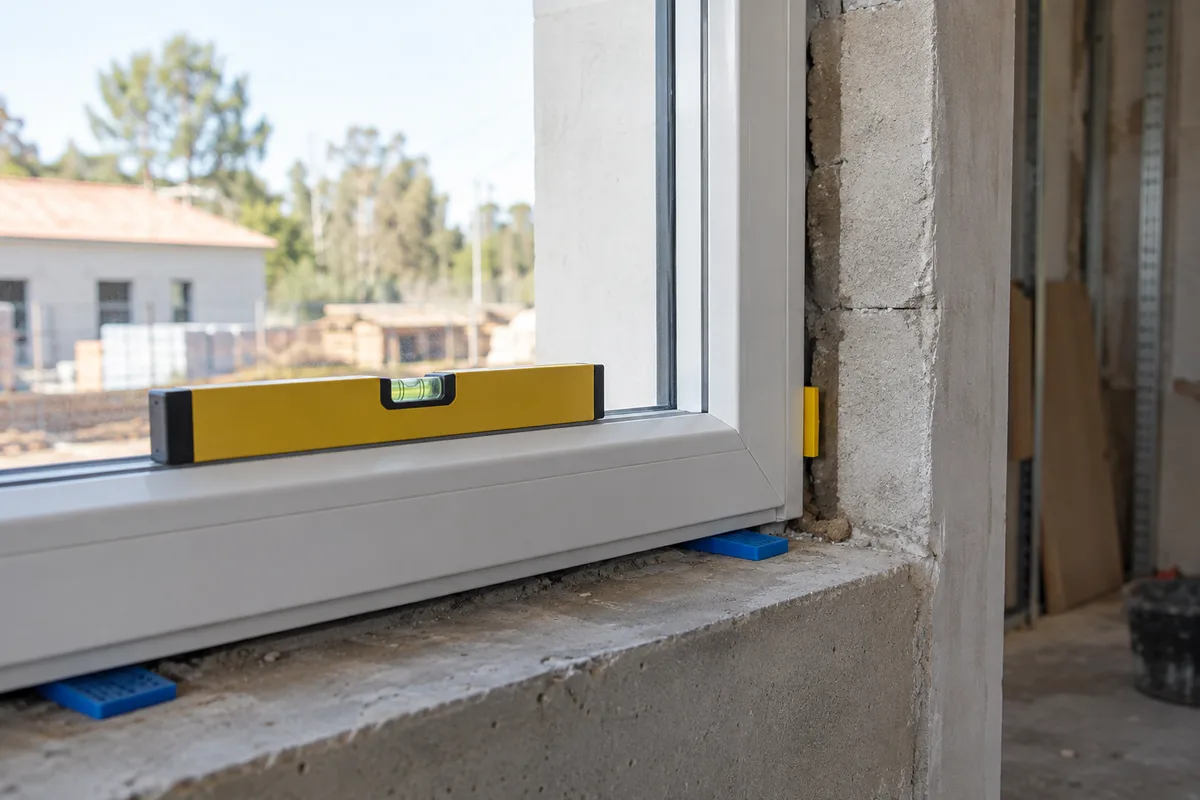

Une fenêtre se cale avant de se fixer, jamais l’inverse. Les cales d’assise reprennent le poids sous les montants et sous les points durs, les cales latérales maintiennent le jeu pendant le réglage, et le calage définitif se contrôle au niveau et au fil avant le premier percement.

Trois points se vérifient dans cet ordre : l’aplomb des montants, l’horizontalité de la traverse basse, l’équerrage du cadre par comparaison des diagonales. Un cadre posé de travers se signale plus tard : ouvrant qui frotte, joint qui ne comprime plus, serrure qui force.

Les fixations suivent le mode de pose. En applique, des pattes de fixation vissées dans le mur porteur reprennent les efforts, avec une répartition qui rapproche les points d’ancrage des angles et des paumelles. En tunnel et en feuillure, les vis traversent le dormant et pénètrent dans la maçonnerie, à travers un calage qui évite toute déformation du cadre au serrage. Le nombre de points augmente avec le poids de l’ouvrant : une baie coulissante en réclame bien plus qu’une fenêtre à deux vantaux.

Les contrôles avant de recevoir le lot menuiserie

La pose se vérifie pendant qu’elle se corrige encore, c’est-à-dire avant la pose du doublage et des habillages. Une visite ciblée, baie par baie, évite des réserves difficiles à lever ensuite.

• Manœuvre complète de chaque ouvrant, plusieurs fois, en cherchant le frottement et le point dur.
• Compression visible du joint sur tout le pourtour, ouvrant fermé, vérifiée à contre-jour.
• Continuité des membranes sur les quatre côtés, angles compris, avant que le plaquiste ne referme.
• Pente de l’appui et débord de la bavette, contrôlés à l’eau plutôt qu’à l’œil.
• Absence de déformation du dormant après serrage des fixations, mesurée aux diagonales.
• Protection des cadres maintenue jusqu’à la fin du second œuvre, sujet développé dans le point consacré au nettoyage des menuiseries aluminium.

La menuiserie extérieure signe la mise hors d’air, étape charnière dans la chronologie du gros œuvre. Tout ce qui suit, chapes, doublages, enduits, se déroule dans un bâtiment fermé et chauffable, avec des délais de séchage tenables.

Prochaine étape pour un maître d’ouvrage : réclamer le plan de réservations et le mode de pose retenu par baie avant le démarrage des élévations, puis les confronter au relevé du menuisier. Les deux documents doivent dire la même chose, sinon quelqu’un reprendra de la maçonnerie.
