Implantation de chantier : du cordeau au laser

Implanter un chantier consiste à reporter sur le terrain les cotes du plan : axes du bâtiment, angles, niveaux de référence. Cette opération se fait au cordeau et à la chaise pour les repères durables, au laser et à la station totale pour les mesures. Elle conditionne la conformité au permis et la géométrie de tout l’ouvrage.

Un mur mal implanté ne se corrige pas au second œuvre. Il se démolit, ou il se négocie avec le voisin et la mairie. Cette place particulière dans la chaîne des opérations explique pourquoi toute implantation de chantier est l’un des rares postes où les entreprises acceptent volontiers de payer un intervenant extérieur.

Ce que recouvre l’implantation, et ce qu’elle engage

L’implantation traduit un plan en repères physiques. Elle fixe trois choses : la position du bâtiment dans les limites de la parcelle, son orientation, et son altitude de référence, généralement le niveau fini du rez-de-chaussée. Ces trois données sont vérifiées par l’administration en cas de contestation, et elles conditionnent le respect des reculs imposés par le document d’urbanisme.

Deux intervenants se partagent le travail. Le géomètre-expert détient un monopole légal sur le bornage, c’est-à-dire sur la matérialisation des limites de propriété : la loi du 7 mai 1946 qui a institué son Ordre lui réserve les travaux topographiques fixant les limites des biens fonciers. L’entreprise de gros œuvre, elle, reporte ensuite les axes de son ouvrage à partir des bornes et des repères que le géomètre a laissés. Cette répartition n’est pas une formalité administrative : elle place la responsabilité de la limite chez celui qui a qualité pour la déterminer.

Le document qui matérialise le travail s’appelle le procès-verbal d’implantation. Il consigne les coordonnées des points, l’altitude du repère de nivellement et la méthode employée. Le réclamer coûte quelques dizaines d’euros au moment où il se fabrique, et vaut une preuve opposable si un litige survient trois ans plus tard. Il complète utilement le plan de recollement des réseaux enterrés, autre pièce que trop de maîtres d’ouvrage oublient de demander avant le remblaiement.

Le laser a pris la place de la lunette sur la plupart des postes

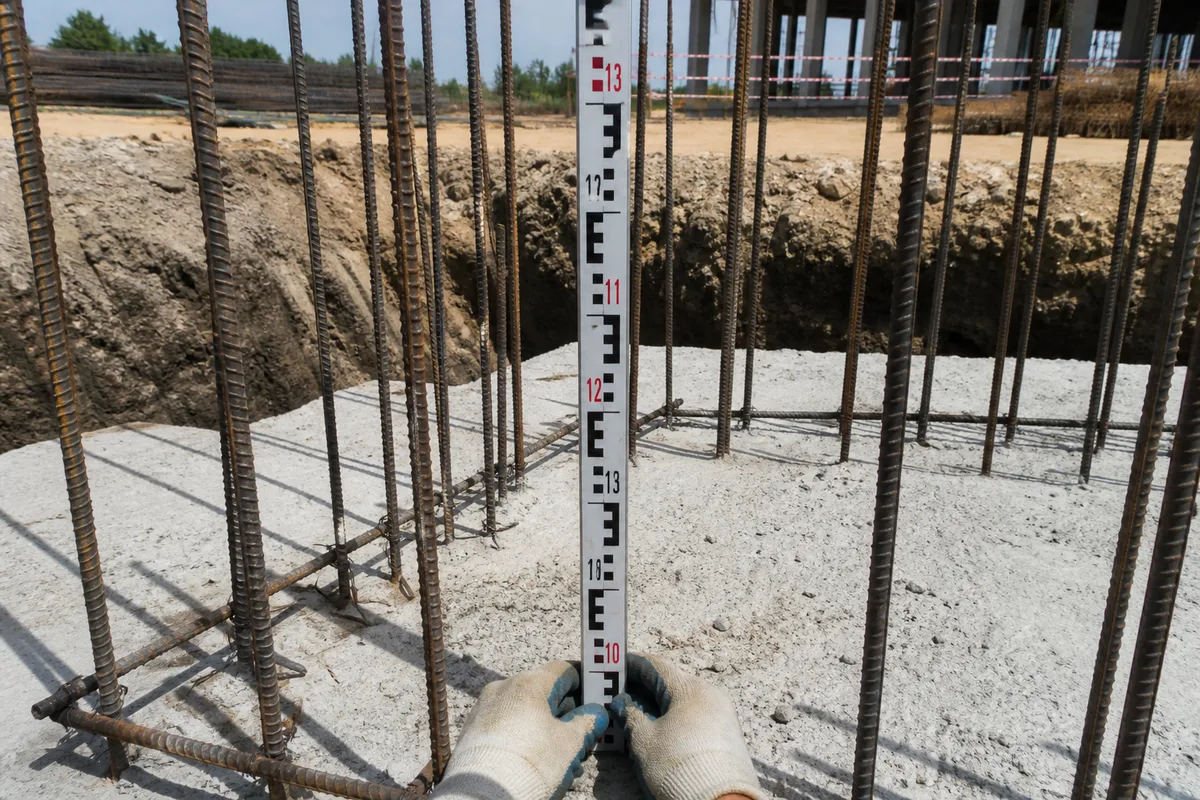

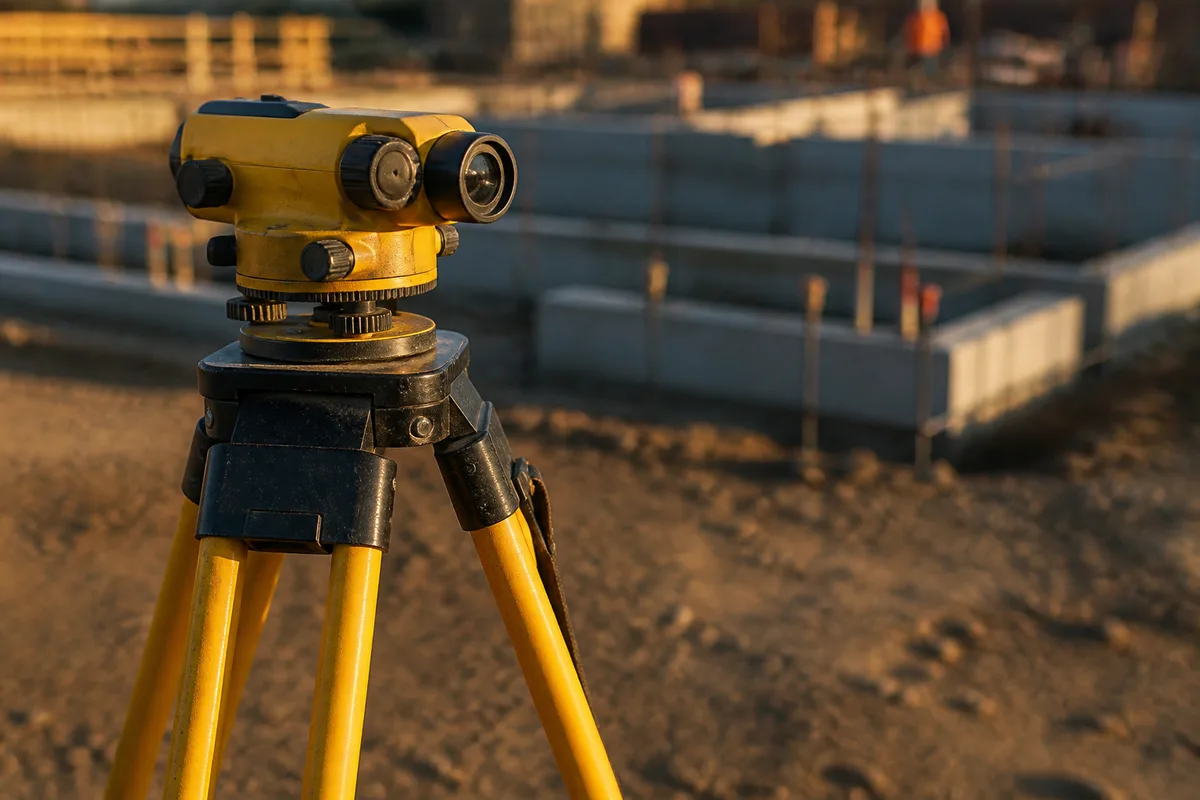

Le niveau laser rotatif a remplacé le niveau de chantier optique dans la quasi-totalité des entreprises. L’appareil se met de niveau seul, tourne sur trois cent soixante degrés et matérialise un plan de référence sur toute l’emprise. Une cellule fixée sur une mire signale par un bip la position du plan, ce qui permet à un seul compagnon de reporter une altitude, là où la lunette exigeait deux personnes. Les modèles de chantier travaillent couramment sur des portées de plusieurs dizaines de mètres avec la cellule.

La même physique fait tourner l’industrie depuis longtemps. Les principes de mesure appliqués par un niveau de chantier, temps de vol ou triangulation optique, équipent aussi des capteurs de distance à visée laser montés à demeure sur les machines : contrôle de position d’un tapis d’alimentation en centrale à béton, détection de la hauteur d’une benne, mesure de l’épaisseur d’un empilement de prédalles sur un banc de préfabrication. Un constructeur qui commande des éléments préfabriqués bénéficie de cette métrologie sans jamais la voir, sous la forme de pièces qui arrivent aux cotes annoncées.

Un télémètre laser répond à une autre question : la distance. Il mesure entre l’appareil et une surface, calcule surfaces et volumes, et remplace le double décamètre pour les relevés intérieurs. Sa précision annoncée se situe généralement autour du millimètre à quelques dizaines de mètres, à condition de viser une surface qui renvoie correctement le faisceau. Sur un mur brut de banchage, la mesure passe. Sur une paroi noire, humide ou vitrée, elle se dégrade nettement, et le point de mire réfléchissant redevient utile.

La sécurité de ces appareils est encadrée. Les lasers de chantier courants relèvent de la classe 2 au sens de la norme CEI 60825-1 : faisceau visible, puissance inférieure ou égale à un milliwatt, protection assurée par le réflexe palpébral estimé à un quart de seconde. Une classe supérieure existe pour les travaux publics de grande portée, avec des consignes de balisage plus strictes.

Chaises, cordeau et équerre : la méthode qui résiste au temps

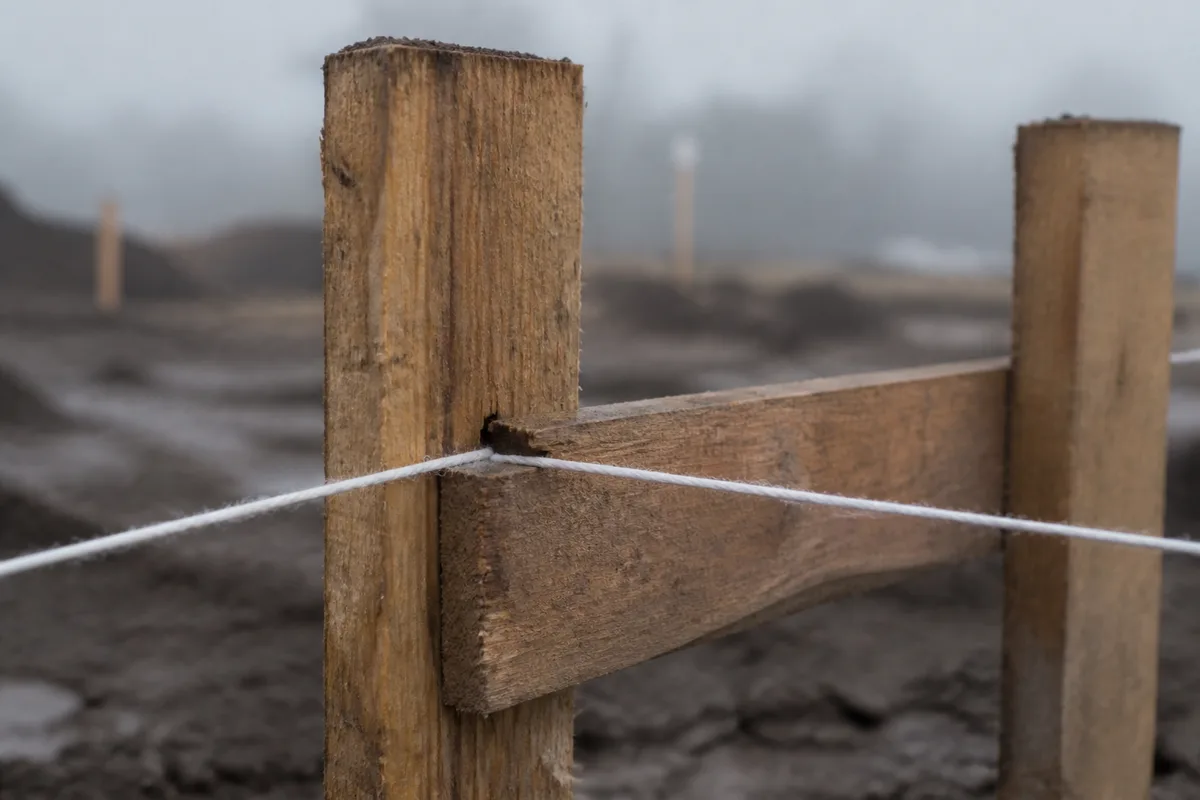

Les chaises d’implantation restent l’outil de référence pour matérialiser un axe. Deux piquets, une planche horizontale clouée en travers, et une encoche ou un clou qui marque la position exacte du cordeau. Ces chaises se posent en retrait de la fouille, à un mètre ou deux des futures semelles, précisément pour survivre au passage de la pelle. Le cordeau tendu entre deux chaises opposées restitue l’axe à tout moment, même après que le terrassement a effacé toute trace au sol.

L’équerrage se vérifie sans appareil, par la propriété du triangle rectangle de côtés trois, quatre et cinq. En reportant trois mètres sur un axe, quatre mètres sur l’autre, la diagonale doit mesurer exactement cinq mètres. Sur une grande emprise, les compagnons multiplient ces longueurs par trois ou par quatre pour réduire l’incidence de l’erreur de lecture. Le contrôle des deux diagonales d’un rectangle complète la vérification : elles doivent être égales au millimètre près sur une maison individuelle.

Le traçage au cordeau poudré, à la craie bleue, marque les arases et les axes sur le béton durci. Cette technique sert encore quotidiennement pour positionner les banches, les réservations et les murs de refend. Elle suppose une surface propre et sèche, et une lecture attentive : un trait de cordeau fait quatre à cinq millimètres de large, ce qui laisse au maçon le soin de décider s’il pose son coffrage sur le trait, à gauche ou à droite du trait.

Station totale et récepteur satellitaire : la précision documentée

La station totale combine un théodolite, qui mesure les angles, et un distancemètre. Posée sur un point connu, elle calcule les coordonnées de n’importe quel point visé, ou guide l’opérateur vers un point à implanter dont les coordonnées sont chargées dans l’appareil. Cette méthode devient la règle dès que la géométrie sort du rectangle simple : bâtiment courbe, terrain en pente, ouvrage d’activité avec poteaux en trame régulière. Le report se fait alors directement depuis le fichier du bureau d’études, sans reconstruction de cotes sur le terrain.

Le récepteur satellitaire de précision, en mode corrigé par un réseau permanent, atteint la précision centimétrique en temps réel. Il excelle sur les grandes emprises dégagées, terrassements et voiries notamment, et perd en revanche sa fiabilité sous les arbres ou entre deux bâtiments hauts, là où le masque satellitaire s’aggrave. La station totale garde donc l’avantage en site urbain contraint.

Deux mots reviennent en permanence dans ces travaux : la précision, qui décrit l’écart entre la mesure et la réalité, et la répétabilité, qui décrit la dispersion de plusieurs mesures du même point. Un appareil peut être fidèle sans être juste, par exemple s’il est mal étalonné ou posé sur un trépied qui s’enfonce. Le contrôle d’un point connu en début et en fin de séance reste la parade la plus simple, et la plus négligée.

Contrôler avant de couler, pas après

Le meilleur moment pour vérifier une implantation se situe juste avant le coulage, quand la correction ne coûte encore que du temps. Trois contrôles couvrent la majorité des risques :

• report des deux diagonales du rectangle formé par les axes, avec un écart admissible de quelques millimètres sur une maison ;
• vérification de l’altitude du repère de nivellement sur au moins trois points éloignés, pour détecter une dérive du plan laser ou un trépied déstabilisé ;
• mesure des distances aux limites de propriété depuis les bornes, et non depuis une clôture existante, qui n’est pas toujours posée sur la limite.

La question du dévers du terrain mérite une attention particulière en Provence, où les parcelles en restanque imposent souvent des altitudes de plancher différentes d’un niveau à l’autre. L’arbitrage se prend au moment du choix du soubassement, entre vide sanitaire et dallage sur terre-plein, et pas au moment de couler la dalle.

Une implantation contrôlée protège aussi le poste suivant. Un coffrage posé sur des axes justes se ferme sans forcer, et les techniques décrites dans le point consacré au coffrage béton donnent alors leur pleine mesure. À l’inverse, quelques centimètres d’écart sur un axe se rattrapent en biais dans les banches, avec un parement qui trahit la reprise.

Les erreurs d’implantation qui se paient le plus cher

L’erreur la plus fréquente ne vient pas de l’appareil, mais du repère. Un piquet heurté par un engin, une chaise déplacée puis remise à peu près en place, un trait de peinture recouvert de terre : la mesure suivante est irréprochable, mais elle part d’un point faux. La parade tient en un principe simple, matérialiser au moins deux repères par axe, suffisamment éloignés de la zone de travail, et les recontrôler après chaque phase de terrassement.

Vient l’erreur d’altitude. Le repère de nivellement se perd, un compagnon en recrée un depuis un point approximatif, et le niveau fini se retrouve trois centimètres plus haut que prévu. Le seuil de porte ne rattrape plus la pente d’accès, ou l’évacuation gravitaire perd la pente nécessaire. Ces situations se soldent par des reprises coûteuses, sans commune mesure avec le temps qu’aurait pris un contrôle.

L’erreur de limite, enfin, reste la plus lourde. Un bâtiment implanté quelques dizaines de centimètres trop près d’une limite crée un contentieux durable, et fragilise la conformité au permis lors de la déclaration d’achèvement. Le coût d’un bornage préalable pèse peu au regard du budget global, mesuré en prix au mètre carré construit, et il élimine la seule catégorie d’erreur qui ne se répare pas techniquement.

Prochaine étape concrète : demander à l’entreprise, avant l’ouverture du chantier, le nom de l’intervenant qui pose les axes, la méthode retenue et la remise du procès-verbal d’implantation. Trois lignes dans un courriel, qui déterminent la suite du déroulé des travaux de gros œuvre.
